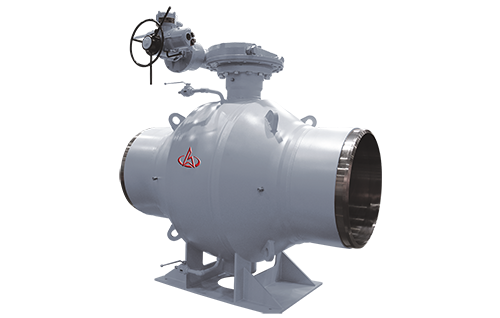

全焊接鍛鋼固定球閥
全焊接鍛鋼球閥不會有外部泄漏等現象，閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，球體的加工精度高。閥體材料跟管道材質一樣，不會出現應力不均，密封環本體采用含量20%Carbon(碳素)的RPTFE材質，保障完全無泄漏(0%)。
訂購熱線：400-1800-803

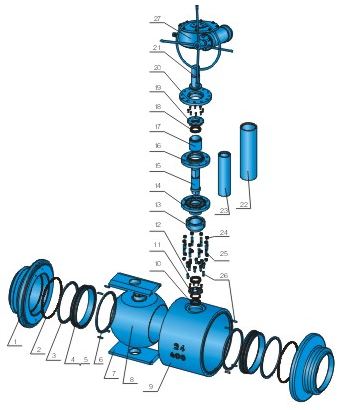

產品結構圖
設計標準
1.設計標準：API 6D、GB/T12237
2.結構長度：API 6D、ASME B16.10、GB/T12221
3.法蘭尺寸：ASME B16.5、ASME B16.47、GB/T9113
4.試驗和檢驗：API 598、JB/T9092
注：
1.系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
2.DN＞1000（40 "）閥門設計標準按《長輸管線閥門技術條件》

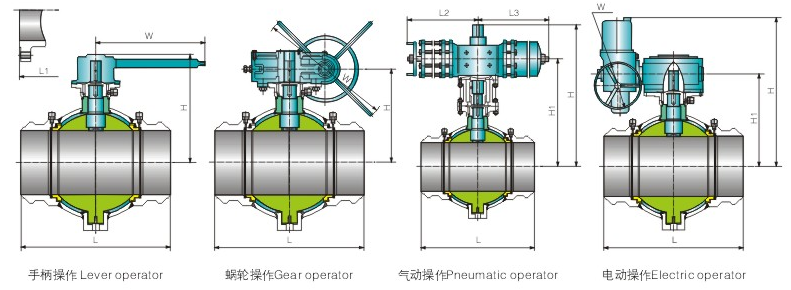

結構尺寸圖

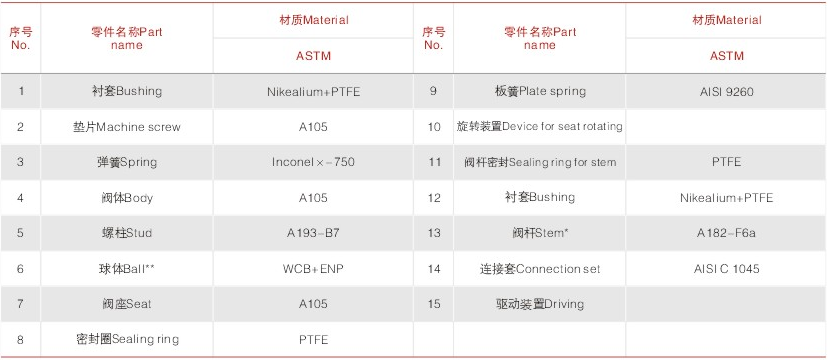

主要零部件材料
- 偏心半球閥
- 半球閥除正常作為全開全閉使用外，也可作調節和節流使用。但要特別注意介質的流動方向，以免密封面受沖蝕或加劇磨損。（料漿閥和煤粉閥嚴禁作調節用）
- 夾套保溫球閥
- 系列夾套球閥的夾套焊接在閥門的兩端密封之間，閥門的側面和底部設有夾套的標準連接口。由于增加了夾套，此種閥門的端部連接尺寸比同一規格的連接尺寸大一到兩個規格，閥門的結構長度與同一規格的閥門相同。閥門的端部連接形式有法蘭和對夾兩種。夾套中可自由的通過蒸汽或其他熱保溫介質，確保粘稠的介質順暢通過閥門。
- 供熱專用全焊接球閥
- 閥門是由全焊接的閥體和增強四氟密封墊組成，閥門可在有雜質及化學物質的情況下進行頻繁操作，運行可靠；適用于區域供熱（熱電聯產）、輸熱、輸油及除氧水等工業管線。
