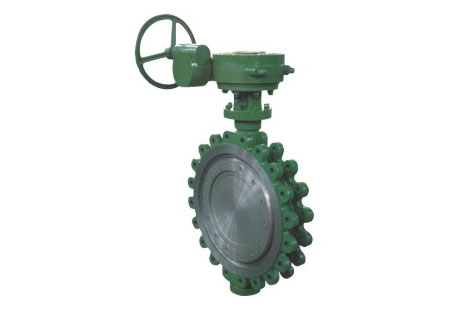

美標三偏心蝸輪蝸桿傳動凸耳對夾式蝶閥
美標三偏心蝸輪蝸桿傳動凸耳對夾式蝶閥的蝶板安裝于管道的直徑方向，閥門連接在兩管道法蘭之間，結構簡單、體積小、重量輕。耳對夾式蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
訂購熱線：400-1800-803

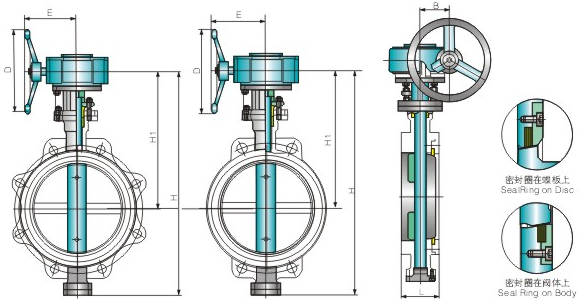

產品結構圖

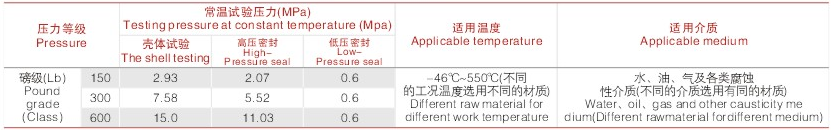

性能規范

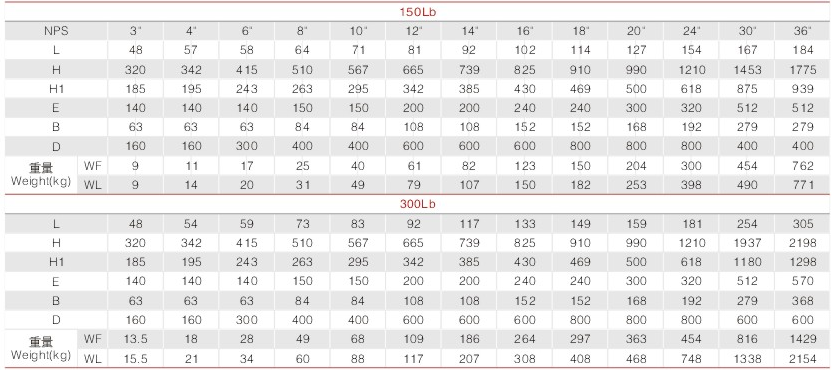

規格參數
設計標準
設計和制造：API 609；
溫壓等級：ASME B16.34；
結構長度：API 609 Series B；
法蘭連接尺寸：口徑≤24 " 根據ANSI B16.5；
口徑＞24" 根據ANSI B16.47 Series B。
