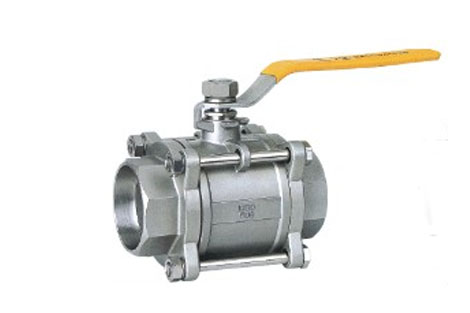

螺紋連接端球閥
螺紋連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW)，并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
訂購熱線：400-1800-803
產品結構圖

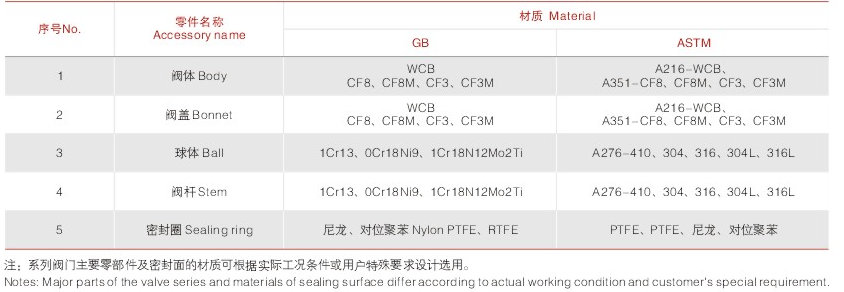

產品結構特點
系列螺紋連接端球閥主要用于以氦氣為介質的海洋勘探設備中，同時也適用于水、油、酸等各類介質系統中，以實現對氣體和液體的斷流及放流。其重要結構特點有；
1.結構緊湊、重量輕、流阻低。
2.啟閉扭矩小、密封性能優異。
3.結構形式有整體式、兩體式及三體式三種結構，維修和更換內件均十分方便。
4.兩側用內、外螺紋與管道連接，安裝方便。
5.根據用戶需要，可提供左右不同形式的連接端。
6.根據用戶需要，可裝上相應的電動機氣動裝置以實現遙控或自動控制。

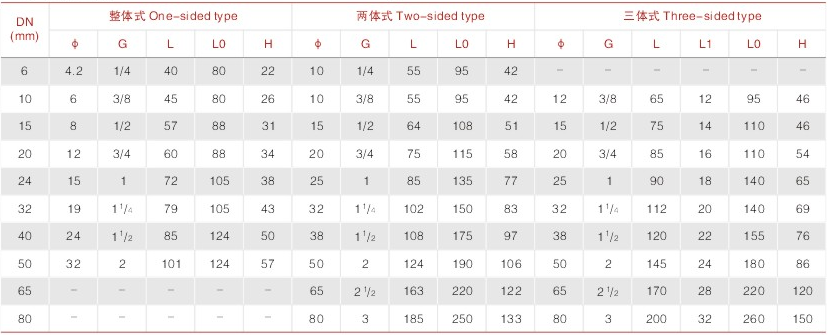

主要外形尺寸
內螺紋連接
外螺紋連接
結構長度
內螺紋連接端：GB/T15188.3
外螺紋連接端：GB/T15188.4
內螺紋連接端：GB/T7073
外螺紋連接端：JB/T1752、JB/T1754、JB/T1755
試驗和檢驗：JB/T9092
